Grande machina de affinaçion esterna



Potensa totale da machina: 22kW - 75kW
Fascia de trattamento: 700-900cm3/h, mascimo: 1200cm3/h
Preçixon de dimenscion: H6-H8.
Longhixe da corsa (mm): 3000 mm
Gamma de travaggio Diametro do foro (mm): 200mm-1000mm



 Funçionamento façile e conveniente

 Basci requixiti pe-i operatoî
 Tempo d'allineamento de serraggio ciù curto e reisa de trattamento ciù erta





 A machina de affinâ esterna a peu solo megioâ a preçixon do modello
 A machina de affinatua esterna a no peu cangiâ a poxiçion
 A conçentriçitæ a no peu ëse corretta .





Modello	Longhixe do foro (mm)	Diametro do foro (mm)	DIMENSION L(mm)	DIMENSION W(mm)	DIMENSION H(mm)	Peiso (kg)
WYH-3000Z	3000	Φ200-φ1000	5024	1870	2050	70000
WYH-5000Z	5000	Φ200-φ1000	81024	1870	2050	90000
WYH-6000Z	6000	Φ200-φ1000	93024	1870	2050	110000
WYH-8000Z	8000	Φ200-φ1000	11540	1870	2050	160000
WYH-10000Z	10000	Φ200-φ1000	13540	1870	2050	200000
WYH-12000Z	12000	Φ200-φ1000	15540	1870	2050	260000
WYH-15000Z	15000	Φ200-φ1000	18540	1870	2050	300000
WYH-16000Z	16000	Φ200-φ1000	19540	1870	2050	350000
WYH-18000Z	18000	Φ200-φ1000	21540	1870	2050	400000
WH-20000Z	20000	Φ200-φ1000	23540	1870	2050	450000





A machina de affinâ a l'é adatta pe affinâ o çercio esterno di pezzi de travaggio con di diametri che van da-i 110 mm a-i 1000 mm e de longhixe che van da-i 1000 mm a-i 20000 mm.



• Ciclo de trasformaçion: 500-900 cm³/h (mascimo fin à 1200 cm³/h).
• Preçixon de dimenscioin de elaboraçion: h6~h7.
• Rugositæ da superfiçie durante a lavoraçion: ciù bassa ò pægia à Ra0.4.
• Peiso mascimo do pezo tra a çimma: 20000 kg.
• Potensa totale da machina strumentale: 75 kW.
• Carrego de machina attrezzi-capaçitæ de portâ: 20T

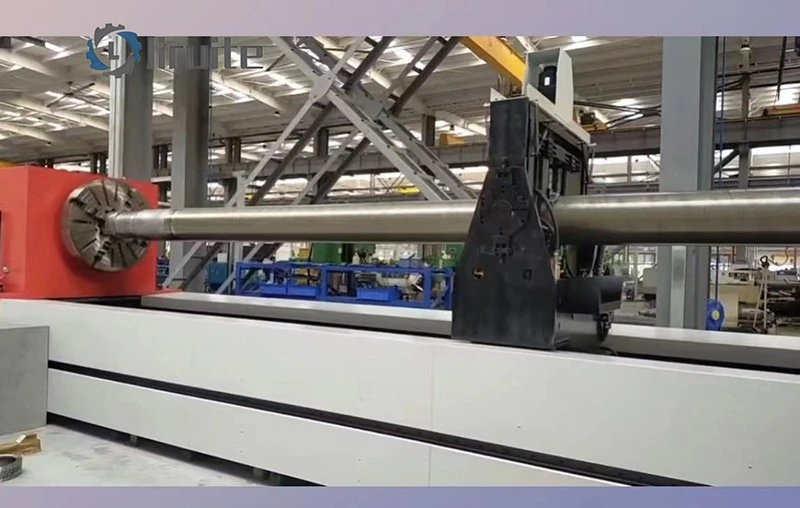

Figua 1 Machina de affinatua esterna





Potensa do motô do fuso: 37,5 kW.
Potensa do motô d'alimentaçion: 1 kW.
Potensa do motô à alternansa: 9,8 kW.
Motô sedile de sostëgno: 1 kW
Motô de sollevamento do sedile de sostëgno: 2 kW.





A machina de affinatua a l'é compòsta pe-o ciù da unna scatoa de mandrin, testa de affinatua, còrpo de letto, sostëgno a-o pezo de travaggio (facoltäio), meccanismo à alternansa, porta-coa, scistema operativo de contròllo, scistema de refreidamento e scheuggioa esterna.



Compoxiçion de unna machina de affinatua esterna





Fin do mandrin: GB A2-15.
Diametro do buxo do mandrin: 95 mm.
Pertuso conico da-a parte davanti do mandrin: metrica 100.
Velocitæ do mandrin: trasmiscion variabile delongo à 2 marce.
Intervallo de speditessa do mandrin: da 39 giri/min à 230 giri/min.
Diametro do mandrin à quattro mandibole: φ 1200 mm.
Pompa d'öo lubrificante: 6 L/min.



Apparensa da scatoa do mandrin





A testa de affinatua a l’adotta unna struttua de quaddro à trei-seu, ch’a peu ottegnî o flottamento multi-direçionâ; O flottamento multi-direçionâ da testa de affinamento o l’assegua o çentramento automatico do pezo de travaggio into corso do proçesso de affinamento.

A testa de affinatua a consciste int'un meccaniximo de sedia de pria d'öo, un quaddro de drento, un quaddro de mezo, un quaddro de feua, e un scistema de bilançiamento. L'alimentaçion de pria d'euio a l'é alimentâ da-o motô d'alimentaçion into quaddro de drento, e a ven trasmissa pe mezo de un reduttô, un ingranaggio conico, unna via, unna cinghia scincrònica e unna reua scincrònica. O l'é alimentou automaticamente da-o contròllo do programma .



Compoxiçion da testa de affinatua



A connescion tra o quaddro de drento e o quaddro de mezo a se basa in scî erbi de d'ato e de sotta do quaddro de drento, in sciô meccanismo de rollo e de sciortia, e in sciô meccanismo de deçeleraçion. O quaddro de drento fisso o peu rollâ e sciortî in çimma e in basso e osciâse à manciña e à drita into quaddro de mezo, e o l'é fornio con un scistema de bilançio de l'azöto pe redue l'autopeiso do quaddro de drento e de atre parte. Gh'é un meccanismo de trasmiscion à vite, un meccanismo de reduçion e un servomotô in sciô quaddro de drento, che peuan realizzâ o movimento à manciña e à drita do meccanismo de movimento do sedile de pria d'euio, e realizzâ l'alimentaçion e o retraçion da pria d'euio.

A poxiçion d'installaçion do meccanismo do sedile de pria d'öo a l'é regolâ in base a-a gamma de travaggio. O pontô do sedile de pria d'öo o corresponde a-a poxiçion do rigô da testa d'affinâ. A pria d'euio a l'é fissa a-o meccaniximo do sedile da pria d'euio pe mezo do blòcco de serraggio da pria d'euio, ch'o peu regolâ a-a spedia e de mainea conveniente a poxiçion do sedile da pria d'euio e sostituî a pria d'euio.



Meccanismo de sedia in pria d'öo





O sostëgno do pezo de travaggio o consciste pe-o ciù inte un quaddro de sostëgno do pezo à forma d'arco-, meccanismo de brasso oscillante, meccanismo de sollevamento, etc. A fòrsa mascima de sostëgno a l'é de 30 kN, a corsa do telaio de sostëgno a l'é regolabile drento de l'intervallo 0-280 mm, o meccanismo de sostëgno o l'é mm0. materiale de nylon pe evitâ de grattâ o pezo de travaggio.

L'attresso à machina o peu ëse fornio con un insemme de arrembi pe-o pezo de travaggio pe fâ de mòddo che o pezo de travaggio o no se gratte verso o basso.





Stato drito de l'arrembo do pezo





Sostëgno do pezo de travaggio inte un stato collassou



Diagramma schematico da regolaçion do quaddro de sostëgno do pezo de travaggio





O meccanismo à alternansa o consciste inte un gruppo attivo de scatoa de pignon, un gruppo de scatoa de pignon guiddou, unna placca de trascinamento, unna placca de connescion de cadeña, un gruppo de supporti de cadeña, unna cadeña, unna cadeña de trascinamento, etc. pignon, e cadeña.

Velocitæ de alternansa: da 1 m/min à 25 m/min



Diagramma schematico do gruppo de scatoa de pignon attivo do meccanismo à alternansa





O montante de coa o consciste int'un componente de base e un montante de coa, fornio con unna çimma de sorvecarrego, e unna corsa de manica de coa de 280 mm.



Diagramma schematico do sciortimento de coa





L'attresso de machina o l'adotta un scistema de contròllo pe computer industriâ do tutto digitale, con un schermo à tocco LCD de 15 pollici pe-o fonçionamento, unn'interfaccia façile da deuviâ, unna gran capaçitæ d'informaçioin, e un fonçionamento sencio e conveniente.

Arrecuggeita di dæti in tempo reale, feedback in tempo reale-e regolaçion di parametri do proçesso quande se travaggia. Base de dæti dinamica do parametro de elaboraçion super fòrte, l'operatô o l'à solo che beseugno d'inserî o diametro esterno do pezo de travaggio, e a machina attrezzo a genera automaticamente a speditessa correspondente do mandrin, l'ingranaggio da scatoa do mandrin, o tasso de carregamento mascimo, a torsion de proteçion mascima e di atri parametri. Minimizza o carico de travaggio di operatoî e prevegnî de fæto de operaçioin erræ.

O scistema de contròllo de l’alimentaçion da pria d’euio o peu relevâ i ponti erti e basci, coscì comme o cono esterno do pezo de travaggio in tempo reale-durante a lavoraçion, e o î riflette in tempo reale-in sciô schermo de visualizzaçion in forma grafica. Pe-i ponti erti e basci descoverti, no l’é neçessäio un fonçionamento manuâ, e a machina attressa a l’exeguià de reparaçioin à corsa curta in scî ponti erti da sola; Quande a curva de processamento a s’avvexiña à unna linia retta, a çilindriçitæ do çercio esterno a l’é assæ coerente. O sostëgne ascì a reparaçion manuâ à corsa curta, con frequensa e ampiessa de corsa curta regolabile. O programma de mesuaçion in linia e de correçion automatica pe-o carrego de elaboraçion o peu ottegnî o contròllo automatico de l’affinamento locale.

O schermo à tocco programmabile o peu inserî de lengê a dimenscion do pezo de travaggio e carcolâ a speditessa appropriâ do mandrin. O schermo à tocco o peu ascì mostrâ o stato de travaggio in tempo reale-da machina attressa: carrega do mandrin, ponti erti e basci do çercio esterno do pezo da travaggiâ, poxiçion da testa de affinatua, tempo de affinatua, velocitæ d'alimentaçion, gamma de potensa, etc. L'apparecchiaçion a l'à unna fonçion de reparaçion automatica pe-e parte. Dòppo avei individuou a poxiçion donde o diametro esterno do pezo de travaggio o l’é tròppo grande, a reparaçion automatica a peu ëse açeisa pe exeguî automaticamente unna reparaçion à portâ curta-inte sta poxiçion.



Interfaccia pe computer uman





O scistema de refreidamento o l'é fornio con un appægio de filtraggio à træ-fase ch'o consciste inte unna pompa d'euio, un separatô magnetico, un filtro à nastro de papê e un schermo de filtro. L'euio de levâ o passa primma pe un separatô magnetico, ch'o peu remeuve automaticamente a ciù parte da bratta de pöve de færo inte l'euio de levâ, e dapeu o passa pe un filtro à nastro de papê, à quello ponto a ciù parte da pövie de færo e de pria d'euio inte l'euio de levâ son stæti rempossi. Pe finî, o fluido de travaggio de refreidamento in çircolaçion o l'é fornio a-o pezo de travaggio pe mezo do filtro do serbatoio d'euio, da pompa d'euio e do conduto. A quantitæ d'euio de refreidamento a peu ëse regolâ in base a-a scituaçion de travaggio effettiva, e l'interruttô de refreddo o l'é collocou da l'atro canto da testa de affinamento.





Rugositæ da superfiçie: ciù bassa ò pægia à Ra12.5.
Arrotonda: Meno ò pægio à 0,3 mm.
Angolo cònico: Meno ò pægio à 0.2 mm/m.
O cono complescivo do pezo de travaggio o l'é Meno ò pægio à 1 mm.





1. Lista de configuraçioin
Pe ciù informaçioin, consultâ l'Allegato 1.

2. I attressi neçessäi pe l'installaçion de machine attrezzi.

3. Dæti tecnichi
Manuâ do scistema de contròllo numerico mecanico e elettrico, çertificato de qualificaçion do produto.





1. Requixiti pe l'installaçion de l'apparecchiaçion, o debug, a formaçion pe-o fonçionamento, etc.
Pre açettaçion avanti da spediçion do produto, o fornitô o l'é responsabile da reçeçion da parte da domanda e do completamento do travaggio de pre açettaçion. L'apparecchiaçion a l'arriviâ in sciô scito e o personale de serviçio do fornitô o l'arriviâ a-o domandante drento 20 giorni dòppo avei reçevuo l'avviso de serviçio pe installâ, debuggâ e verificâ a machina attrezzo. L'installaçion de l'apparecchiaçion a l'é de responsabilitæ do fornitô, ch'o fornisce i seu pròpi attressi d'installaçion e de construçion. O fornitô o l'à da rispettâ i regolamenti de l'açienda into corso do proçesso d'installaçion e o mantegnî o travaggio 5S in sciô pòsto into corso do proçesso de construçion. L'installaçion e o debug saian completæ drento 60 giorni. Dòppo l'installaçion e o debug, a produçion de prova a saià fæta e l'açettaçion a saià fæta segondo i standard. O fornitô o fornisce unna formaçion pe-i operatoî e o personale de manutençion de l'accattâ in sciô pòsto, con unna duâ de 7 giorni; O personale formou o saià sottopòsto à de valutaçioin teòriche e prattiche organizzæ insemme segge da-a parte de l'offerta che da-a parte da domanda fin à tanto ch'o no soddisfa i requixiti do travaggio.

2. Periodo d'asseguaçion da qualitæ
O periodo d'asseguaçion da qualitæ de l'apparecchiaçion o l'é de 12 meixi. Into periodo de garançia, se gh'é di problemi de qualitæ ò de fonçionamenti erræ provocæ da unna scarsa progettaçion ò produçion de l'apparecchiaçion ò da-a responsabilitæ d'atri fornitoî, o produttô o deve reparâ ò sostituî de botto l'apparecchiaçion sensa speisa e debuggâlo comme dev'ëse.

3. Serviçio dòppo-vendita
Se l'apparecchiaçion a fonçioña de mainea errâ into periodo de garançia, o fornitô o dev'arresponde poxitivamente drento 4 oe dòppo avei reçevuo a notificaçion da l'accattâ. Se o fornitô o l'à de beseugno d'anâ in sciô scito pe-a manipolaçion, o fornitô o dev'arrivâ in sciô scito de l'accattâ drento 48 oe.

4. Installaçion de l'apparecchiaçion
L'installaçion de l'apparecchiaçion a dev'ëse ascistia da-i operatoî de machina attressi da-a parte da domanda, e a formaçion profescionale a dev'ëse fornia a-i operatoî in sciâ struttua e in scî prinçippi de fonçionamento da machina attressa, compreiso a sencia resoluçion di guasti, into corso de l'installaçion da machina attressa.





1. A machina attrezzo a l'é stæta fonçionante delongo pe 3 giorni, con stabile prestaçioin de l'attressamento e qualitæ do produto che soddisfan i requixii tecnichi.

2. Tutti i componenti elettrichi deuviæ inte l'apparecchiaçion son fæti de produti d'erta-qualitæ e garantiscian un fonçionamento affidabile.

3. L'apparecchiaçion a domanda un fonçionamento liscio, un contròllo flescibile, e nisciuña perdia d'euio ò rumô anormale.

4. O fornitô o garantisce che tutte e parte da machina strumentale seggian neuve.





1. Trei barili (200 L/barli) d'euio de affinaggio devan ëse accattæ da-o modello designou da-o fornitô into corso de l'açettaçion.
2. Lavoraçion de prova di pezzi da travaggiâ (pezzi da travaggiâ con dimenscioin drento da gamma da lavoraçion da machina de affinatua)
3. Affiâ a pria d'öo (o fornitô o fornisce solo unna quantitæ picciña de affiâ pe l'accattâ pe ispeçionâ e verificâ o pezo de travaggio d'affinâ).



Allegato 1: Lista de configuraçioin
Lista e preventivo de configuraçion da machina de affinaggio esterna



Numero de serie	Nomme	Osservaçioin	Marchio
1	conduttô	WH-20000	LRT
2	fuso	37,5 kW	Dench
3	Condutô do motô do mandrin	37 kW	sneider
4	motô d'alimentaçion	1 kW	sneider
5	Condutô do motô d'alimentaçion	1 kW	sneider
6	Motô à alternansa	9,8 kW	sneider
7	Condutô de motô à alternansa	9,8 kW	sneider
8	scistema de contròllo digitale	PERCHÉ-1	LRT
9	Schermo à tocco	15 pollici	sneider
10	portamento		NSK
11	accoppiamento		Italia
12	Connettoî pe l'aviaçion/ componenti elettrichi		sneider
13	Telaio do letto/lamina		Liruita
14	Scistema de filtraçion	centrifuga	Separatô turbo-
15	ferrovia	Cobbia de guidda lineare
17	Componenti elettrichi		sneider
18	componenti pneumatichi		AirTAC

Nòtta: pe caxon do tempo de consegna de çerte marche de motoî e driver importæ, a configuraçion stæta mensunâ de d'ato a peu influî in sciô tempo de consegna ò no ëse fornia. Se l'é imposcibile fornî ò influensâ a consegna, o produttô e o domandante negoçian e communichian pe çerne insemme di produti alternativi.





A machina de affinâ esterna a l’é unna meña de machina attrezzo deuviâ appoxitamente pe-a lavoraçion de preçixon da superfiçie do çercio esterno de parte de l’asse. Pe mezo de l'unico proçesso de affinaçion, o l'exeguisce unna finiçion finale d'erta preçixon e d'erta reisa in sce l'excirco do pezo de travaggio, co-o propòxito de megioâ scignificativamente a preçixon geometrica e a qualitæ da superfiçie de l'excirco





A machina de affinaçion esterna a l'adotta unna rettifica à xeuo flescibile, e a machina de rettifica çilindrica a l'adotta unna rettifica à contatto redden
Affinatua rionda esterna: a barra d'euio a sciorte inta direçion radiâ pe adattâse a-o pezo de travaggio, e o metodo de travaggio da machina de affinaçion rionda esterna: a barra d'euio a sciorte inta direçion radiâ pe adattâse a-o pezo de travaggio
O movimento prinçipâ do smerigliatô çilindrico o l’é a rotaçion à erta-velocitæ da reua de smerigliatô





E machine de affinâ de feua son boñe pe-a reparaçion de preçixon de forma de erbo fin e longo e pe-a finiçion de superfiçie effiçente

A machina de rettifica çilindrica a l'é l'erbo à ciù pasci all-in gio a-o zugou e o nucleo de contròllo da preçixon da poxiçion
